絶縁油中のPCB分析

試験概要

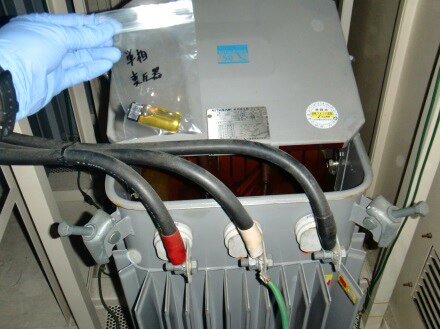

変圧器(トランス)等の絶縁油にはPCBが含まれているものがあります。
当社では変圧器(トランス)・コンデンサー等の絶縁油中に含まれるPCB分析を行っています。
PCBとはPoly Chlorinated Biphenyl(ポリ塩化ビフェニル)の略称で、主に油状の化学物質であり、熱で分解しにくい、電気絶縁性が高いなどの化学的にも安定な性質を有することから、電気機器の絶縁油など様々な用途で利用されていました。しかし、PCBの毒性が明らかとなり1972年に製造が禁止されました。その後、平成28年にPCB特別措置法(ポリ塩化ビフェニル廃棄物の適正な処理の推進に関する特別措置法)が改正され、PCBを一定以上含むものは、PCB廃棄物に該当しPCB特別措置法により2027年3月まで(地域により異なる)に処分等を行わなければいけません。
PCBラベル調査(銘板調査)は、使用中または廃棄予定の電気機器におけるPCB含有の有無を判定するために行います。代表的な電気機器は3種類に大別され、蛍光灯等の照明器具の安定器、変圧器及びコンデンサーとなります。これらの電気機器にはメーカー名や製造年、型番等が記載された銘板が取り付けられており、銘板の情報を基にPCB含有の有無を判定します。

参考文献

  • 「ポリ塩化ビフェニル廃棄物の適正な処理の推進に関する特別措置法」(平成28年改正)https://elaws.e-gov.go.jp/document?lawid=413AC0000000065
  • 「ポリ塩化ビフェニル(PCB)廃棄物の期限内処理に向けて」環境省:https://www.env.go.jp/recycle/poly/pcb-pamph/R3_04.pdf
  • 「PCB使用照明器具に関する情報」一般社団法人 日本照明工業会:https://www.jlma.or.jp/siryo/pdf/pamph/PCB.pdf


PCBを含む可能性のある電気機器

PCBは電気機器用の絶縁油など様々な用途に利用されており、現在は新たな製造が禁止されています。

用途
製品例・使用場所

変圧器用(トランス)
ビル・病院・鉄道車両・船舶等の変圧器
コンデンサー用
蛍光灯の安定器・白黒テレビ・電子レンジ等の家電用コンデンサー、直流用コンデンサー、蓄電用コンデンサー
感圧複写紙塗料
印刷インキ
ノンカーボン紙(溶媒)、電子式複写紙、印刷インキ、難燃性塗料、耐食性塗料、耐薬品性塗料、耐水性塗料

※「環境省パンフレット ポリ塩化ビフェニル(PCB)廃棄物の期限内処理に向けて」より一部抜粋

PCBとは

PCBは優れた特性(絶縁性が高い等)と極めて強い毒性を有する化学物質。

性質
・水にきわめて溶けにくく、沸点が高いおもに油状の物質
・化学的に安定(熱で分解しにくい、不燃性、電気絶縁性が高い)
毒性
目やに、爪や口腔粘膜の色素沈着、ざ瘡様皮疹(塩素ニキビ)、爪の変形、まぶたや関節の腫れなどの中毒症状
主な 事件
カネミ油症事件:昭和43年に食用油の製造過程において熱媒体として使用されたPCBが混入し健康被害を発生

PCB廃棄物について

PCBを含む電気機器は、PCB廃棄物として処理します。

総称
種類
分類
判別方法
PCB
廃棄物

高濃度
PCB廃棄物
0.5%(=5000ppm)を超えるPCBを含む変圧器、コンデンサー等
機器に取り付けられた銘板で判別可能※(1953~1972年製はPCB使用の可能性有)
低濃度
PCB廃棄物
・0.5%(=5000ppm)以下のPCBを含む変圧器、コンデンサー等
・PCB不使用だがPCB汚染された絶縁油を含む電気機器
PCB汚染の可能性がある製造年の場合、絶縁油を採取してPCB濃度を測定
(変圧器:1994年、コンデンサー:1991年より前だとPCB汚染の可能性有)

​​​​

※詳細は各メーカーに問い合わせるか、(一社)日本電機工業会のWebサイトを参照してください。

※「環境省パンフレット ポリ塩化ビフェニル(PCB)廃棄物の期限内処理に向けて」より引用

PCB濃度の測定

当社では絶縁油中のPCB分析を承っております!

納期:お問い合わせください。
分析方法:絶縁油中の微量PCBに関する簡易測定法マニュアル
(平成23年5月環境省大臣官房廃棄物・リサイクル対策部産業廃棄物課)

処分について

PCB特別措置法により事業者はPCB廃棄物を2027年3月までに処分または処分を委託しなければならないことになっています。詳しくは下記をご覧ください。
法令:ポリ塩化ビフェニル廃棄物の適正な処理の推進に関する特別措置法  (平成13年6月22日法律第65号)
