埋設管等の地下埋設物調査

物理探査技術を活用し地下埋設管等の位置などを把握します

埋設管調査とは

地中の電気管、水道管、ガス管などの位置や大きさを地中レーダ法などの物理探査技術を使用し掘削を行うことなく把握します。
本調査は、工事中に埋設物が発見されることを未然に防ぎ破損事故や工事工程への影響を回避するために事前に調査を行います。

埋設管は人工物と自然物に分類され、人工物では建築資材や構造物、排水管、浄化槽、文化財に該当する遺跡類などが含まれます。例えば、建物の解体や改築で発生したコンクリート片、廃材、古い管類などが人工物に当たります。
自然物としては大きな岩や石、湧き水など、地形や地質に関連する自然発生の物質が含まれます。

1.調査概要

調査の概要

埋設物調査は、路面を掘削することなく、地中レーダ探査法等を用いて地下の状況を確認します。
調査に当たっては、右記の詳細フローで実施します。

【調査計画と準備】
地中レーダを用いるための干渉物の有無や探査範囲、探査数量などについて打合わせします。
調査に必要な図面や探査範囲に関する資料を収集し調査票を作成します。

【現地調査】
マンホールや側溝など地表上の構造物を確認しデータ取得範囲を確定します。
地中レーダ探査では、探査範囲やその周辺を走査し連続的にデータを取得し空洞の位置や深さを確認します。

【調査結果とりまとめ(報告書作成)】
取得したデータを解析し、埋設物の位置や深度、大きさを求め図面、探査データ、現場写真等をとりまとめ調査成果として提出します。

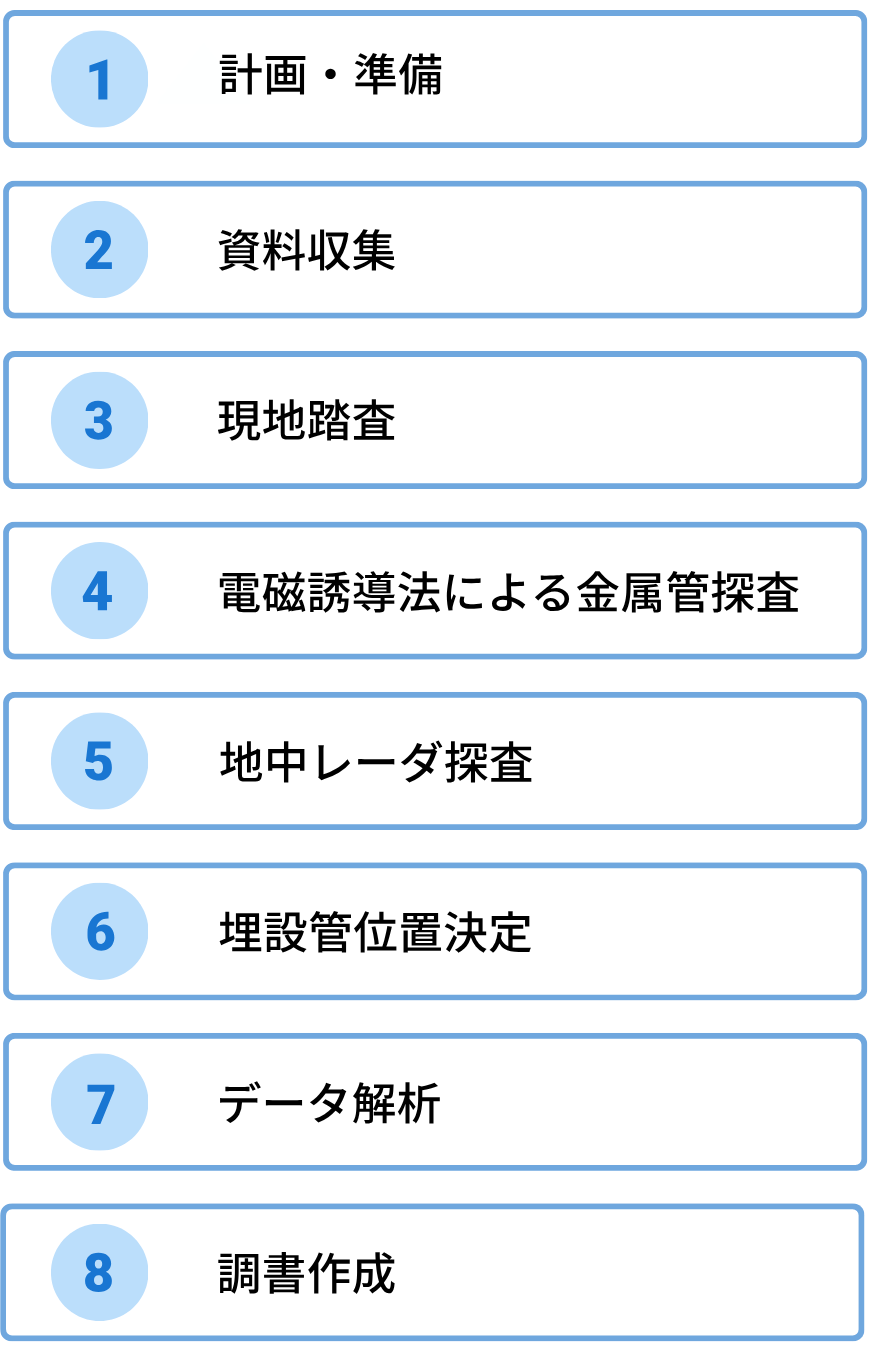

調査フロー


調査の特徴

本調査は、地中レーダ法と電磁誘導法を併用し検出精度の向上を図ります。

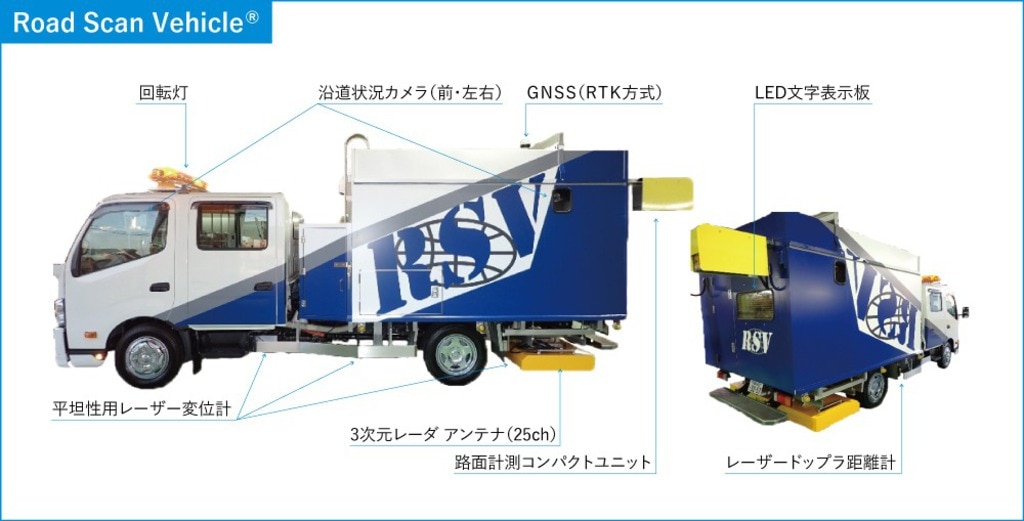

地中レーダ法

送信アンテナからパルス波を地中に送信して、調査対象物等から返される反射波を映像化し位置を判定します。
この手法は、材質を問わず全ての埋設管を計測することができるという利点があります。

電磁誘導法

送信器から微弱な信号電流を流し、これにより作り出された磁界から埋設物の位置を判定します。
この手法は対象管路毎に個別に計測し、埋設管路を特定することができるという利点があります。


調査結果

調査結果をもとに成果品として整理し提出します。
